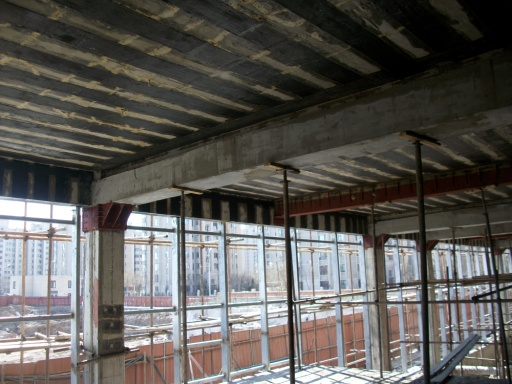

碳纤维加固后如何进行荷载试验？
试验准备阶段
根据结构设计图纸与加固方案制定详细的试验计划，重点包括：
加载装置选型：选用液压千斤顶或配重块等加载设备，量程应覆盖设计荷载的120%
测点布置规划：在碳纤维布粘结区域、混凝土受力主筋位置及关键节点处布置应变片，在跨中、支座等特征位置设置位移传感器
安全防护措施：搭建独立观测架，设置荷载终止阀值(通常不超过设计荷载的110%)
分级加载实施
采用递增式加载制度，具体流程为：
预加载阶段：施加20%-30%设计荷载，检查仪器读数稳定性
正式加载：按50%、75%、90%、100%、110%设计荷载分级施加，每级持荷15分钟
数据采集：同步记录各级荷载下的应变值、挠度变化及裂缝发展情况
关键观测指标
界面性能监测：使用红外热成像仪检测碳纤维布与混凝土粘结界面温度场分布
应变协调分析：对比钢筋应变片与碳纤维布应变片数据，验证协同工作性能
破坏特征识别：重点关注混凝土压碎、碳纤维布剥离等典型破坏模式的出现时机
试验终止条件
当出现下列情况之一时应立即停止加载：
碳纤维布出现明显剥离(粘结失效面积≥30%)
构件挠度超过L/50(L为跨度)
荷载-位移曲线出现明显拐点
关键部位裂缝宽度超过2mm
数据分析要求
承载力验证：采用修正后的平截面假定计算理论值，与实测值偏差应≤15%
刚度评估：对比加固前后荷载-挠度曲线斜率变化
延性分析：计算极限位移与屈服位移比值，评估抗震性能提升效果
注：试验环境温度应控制在5-35℃范围内，相对湿度不宜超过70%，避免日照直射影响测量精度。
