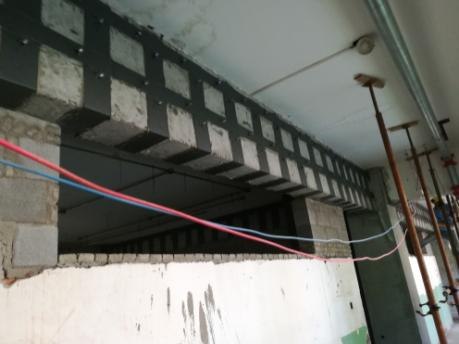

粘钢加固最简单三个步骤
粘钢加固是通过高强度结构胶(如环氧树脂胶)将钢板与混凝土结构牢固粘结，使两者形成复合受力体系的核心技术。该技术能有效利用钢板的高抗拉强度(215-345MPa)弥补混凝土抗拉强度低(1.5-4.0MPa)的缺陷，显著提升结构承载能力，适用于梁、板、柱等构件的加固工程，特别适合解决荷载增加、混凝土老化或设计缺陷导致的结构强度不足问题。
粘钢加固三大核心优势
施工高效：采用干作业方式，无需大量湿作业，大幅缩短工期
空间节约：钢板厚度通常仅3-6mm，几乎不占用建筑使用空间
性能卓越：可同时改善结构的抗弯、抗剪和抗震性能
标准化施工三步工艺流程
第一步：基面精密处理
混凝土基面处理：
深层清洁：采用喷砂或钢丝刷彻底清除表面浮浆、油污及风化层
平整度修正：使用研磨机对凸起部位打磨至偏差≤3mm/m
缺陷修复：裂缝需预先注入环氧树脂浆料，空鼓区域应凿除重浇
钢板预处理：
精准下料：依据三维扫描数据数控切割，确保与结构曲面完美契合
表面活化：喷砂处理达Sa2.5级清洁度，粗糙度控制在40-80μm
脱脂处理：采用丙酮双向擦拭直至白布无污渍
第二步：精准粘接施工
胶粘剂应用：
优选双组分环氧树脂胶，按1:1精确配比并机械搅拌3-5分钟
双面涂胶：混凝土基面与钢板均采用锯齿镘刀刮涂，胶层厚度2.5±0.5mm
真空粘贴：使用液压定位系统辅助就位，橡胶辊筒双向滚压排除气泡
临时固定：
采用磁性夹具系统多点固定，间距≤300mm
植入化学锚栓作为辅助固定点，初凝前禁止扰动
第三步：科学养护管控
固化养护：
环境调控：维持温度15-25℃，相对湿度≤70%养护72小时
应力监测：安装振弦式应变计实时监控胶层固化应力
质量验证：
红外热成像检测粘结密实度
拉拔试验抽样检测强度≥18MPa(按设计要求)
超声波探测内部缺陷
耐久性处理：
镀锌层+氟碳漆三重防腐体系
防火涂料涂装达2小时耐火极限
典型问题解决方案
粘结不良预防：建立表面能检测制度，确保基面达湿≥70mN/m
固化异常处理：配备恒温养护舱应对低温环境
变形控制：采用预应力张拉技术补偿收缩变形
工程应用场景
大跨度梁加固：采用预应力粘钢技术提升抗弯刚度
高层柱加固：环形钢板束增强轴压承载力
历史建筑加固：超薄碳纤维复合钢板实现最小干预
抗震加固：耗能钢板改善结构延性系数
通过严格执行表面处理→精密粘接→科学养护的标准化流程，并配合现代化检测手段，粘钢加固技术能显著提升建筑结构的服役性能和使用寿命。建议委托具有特种工程资质的专业机构进行方案设计和施工，确保符合GB50367等现行规范要求。
